La válvula SWAP® le ofrece cambios de herramientas y moldes súper rápidos que le ahorran tiempo y dinero
Es un dispositivo simple y manual, que suministra agua de enfriamiento al molde durante el procesamiento o aire para purgar el agua del molde, las líneas de enfriamiento, los colectores de suministro y retorno antes del cambio de herramienta.
Para cambio rápido de molde
Reduzca el aporte de agua a segundos usando una conexión para suministrar el agua y una conexión para el retorno de agua con conexiónes de desconexión rápida en los extremos. Para ver la guía pulse AQUI
La válvula SWAP reduce significativamente el tiempo de cambio del molde de inyección al evacuar todas las líneas de agua de enfriamiento de forma rápida y limpia con un solo movimiento de la manivela de la válvula
Instalado antes del colector de suministro, el agua de enfriamiento se desplaza por el aire del taller, lo que elimina la necesidad de drenar cada línea de agua de enfriamiento individualmente. La válvula SWAP es un dispositivo simple, seleccionable manualmente, que suministra agua de enfriamiento al molde durante el procesamiento o aire para purgar el agua del molde, las líneas de enfriamiento, los colectores de suministro y retorno antes de cambiar la herramienta.
SMARTFLOW® SWAP® Valve: Dos materiales disponibles:
-
Cuerpo moldeado reforzado con disco de acero inoxidable (1 pulgada)
-
Cuerpo de latón original con disco de acero inoxidable (1 y 2 pulgadas)
La válvula de corte de 3 posiciones es un diseño probado. El selector de válvula tiene tres posiciones: AGUA, PURGAR y VENTILAR. Se debe instalar una válvula de retención en la línea de retorno en dirección del proceso desde el colector de retorno, para evitar el reflujo hacia el molde. Las válvulas de retención se pueden comprar por separado.
El tubo se puede conectar al puerto de ventilación y drenaje manual, de modo que después del ciclo de purga, cualquier agua residual pueda ser liberada en un contenedor o drenaje.
Se encuentra disponible un pasador de bloqueo opcional de carga por resorte para los moldeadores que requieren operación con dos manos. Esto evita el movimiento accidental de la manivela de la válvula.
Aplicación:
La válvula SWAP es adecuada para enfriar líneas de suministro de agua de hasta 2 pulgadas NPT. Es aceptable adaptar líneas de 3/4", 1-1/4" y 1-1/2" para lograr un flujo de agua de enfriamiento adecuado. El montaje típico es en la prensa o en el marco de la puerta de seguridad. Es aceptable el montaje en cualquier superficie adecuada, como una platina, molde o soporte de colector.
Un separador de aire eliminará el aire del agua antes de que llegue a la unidad de control de temperatura. Si no se utilizan unidades de control de temperatura, se puede instalar un separador de aire en el punto más alto del circuito de retorno de agua de enfriamiento para eliminar el aire del sistema.
Beneficios
-
Versatilidad: ofrece una selección de materiales para economía y resistencia a la corrosión.
-
Implementa SMED reduciendo drásticamente el tiempo decambio de herramienta.
-
Identifica las líneas de suministro observando cuál es el colector conectado a la válvula SWAP.
-
El diseño de puerto completo proporciona un flujo máximo de agua de enfriamiento con una caída de presión mínima.
-
Previene el riesgo de resbalones al mantener los pisos del taller secos.
-
El pasador de bloqueo positivo opcional evita el movimiento accidental de la manivela de la válvula.
DESCARGAS DISPONIBLES
Válvula Smartflow SWAP - catálogo
Video del funcionamiento de la válvula SWAP de vacío de molde
Esquema de montaje
01. La válvula SWAP® le ofrece cambios de herramientas y moldes súper rápidos
02. AHORRE TIEMPO Y DINERO POR UTILIZAR La válvula SWAP®

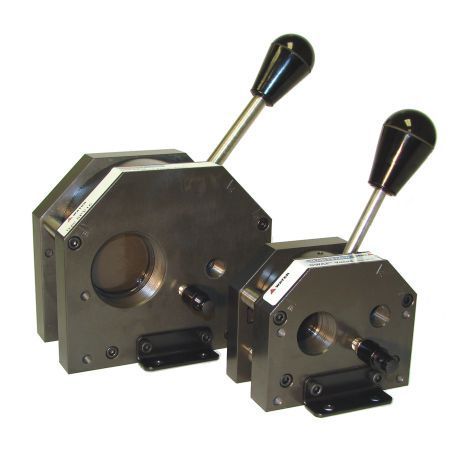

La válvula Smarflow® SWAP®
Es un dispositivo simple, seleccionable manualmente que suministra agua de enfriamiento al molde durante el procesamiento o aire para purgar el agua del molde, las líneas de enfriamiento, los colectores de suministro y retorno antes del cambio de herramienta.
La válvula de corte de 3 posiciones es un diseño probado.
Los topes de bola, con aproximadamente 15 libras de fuerza de arranque, retienen el mango del selector de válvula en la posición seleccionada (AGUA, PURGA o VENTILACIÓN).
Se debe instalar una válvula de retención incluida en la línea de retorno aguas abajo del múltiple de retorno para evitar el flujo de retorno al molde.
Más información y selección de productos
Se puede conectar la tubería al puerto de drenaje de ventilación manual para que el agua residual después del ciclo de purga se pueda drenar en un recipiente adecuado o en el drenaje del piso.
Un mecanismo de bloqueo opcional, con resorte en el conjunto del selector de válvula está disponible para moldeadores que requieren protección adicional contra movimientos accidentales de la válvula.
Aplicación:
La válvula de purga de moldes es ideal para enfriar líneas de suministro de agua de hasta 2 pulgadas BSP, en moldes cambiados con frecuencia en máquinas de moldeo por inyección de tonelaje pequeño a mediano.
Es permisible adaptar tamaños de línea de 3/4, 1 1/4, 1 1/2 y 2 pulgadas, proporcionando un flujo de agua de enfriamiento adecuado. El montaje típico es en el marco de la prensa o el marco de la puerta de seguridad. El montaje en cualquier superficie adecuada, como una platina, molde o soporte múltiple es aceptable.
Beneficios para el inyectador
Ahorro de tiempo: ahorre entre 15 y 20 minutos de tiempo improductivo de cambio de molde al eliminar las tareas de vaciar múltiples mangueras de suministro y retorno, además de limpiar derrames de agua.
Condición de la herramienta: Protege las herramientas de la acumulación de corrosión durante el tiempo de inactividad y el almacenamiento al evacuar el agua.
Línea de suministro Permite una identificación rápida de las líneas de suministro al observar qué colector está conectado a la válvula de purga de molde (MPV).
Cierre de agua: el MPV se cierra Suministre agua convenientemente cerca del control de la máquina, en lugar de con válvulas de bola convencionales en las gotas / elevadores de agua o en el colector de suministro, generalmente ubicados en el lado opuesto de la prensa.
Diseño de puerto completo: permite un flujo de agua de enfriamiento máximo con una caída de presión mínima.
Mantenimiento de seguridad: elimina la raíz de los accidentes alrededor de la prensa al mantener al personal y los pisos secos.
Bloqueo positivo opcional: elimina el movimiento accidental del mango del selector de válvula.
TIPOS DISPONIBLES
-
BB-W-SPV08B-A-A-N - 1" SWAP Valve - BSP(P) without locking pin
-
BB-W-SPV08B-L-A-N - 1" SWAP Valve - BSP(P) with locking pin
-
BB-W-SPV16B-A-A-N - 2" SWAP Valve - BSP(P) without locking pin
-
BB-W-SPV16B-L-A-N - 2" SWAP Valve - BSP(P) with locking pin

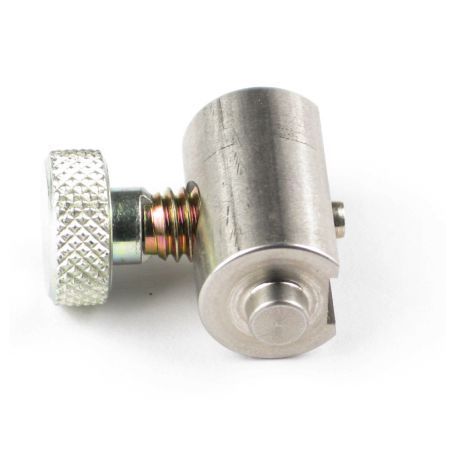

Kit de bloqueo de válvula SWAP (Kit)
Kit de bloqueo que se puede instalar en una válvula SWAP de 1 y 2 pulgadas existente.
Asegura que la válvula SWAP no se accione accidentalmente durante la producción.
TIPOS DISPONIBLES
-
BB-WS-PVLK-100 - SWAP Valve Parts - Lock Kit, 1" (includes lock body and spring-loaded knob)
-
BB-WS-PVLK-200 - SWAP Valve Parts - Lock Kit, 2" (includes lock body and spring-loaded knob)

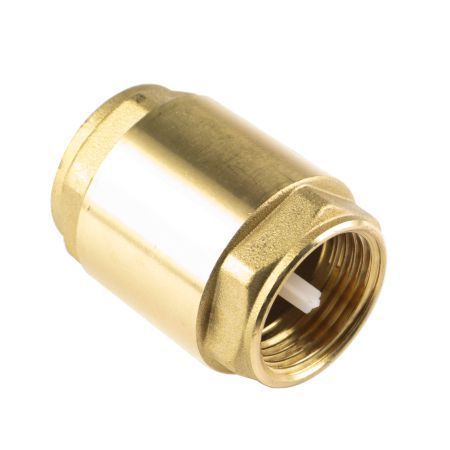

Válvulas antirretorno válvula Swap
-
Se pueden usar para muchas otras aplicaciones de agua
-
Válvulas de retención individuales de latón hembra x hembra, cargadas por resorte.
-
Puede montarse horizontal o verticalmente.
-
Los hilos son BSP (P) hembra paralela x BSP (P) hembra paralela.
-
Max. temperatura de trabajo : 110 ° C.
-
Max. presión de trabajo: 1 "a 16 bar; 2" a 10 bar Para agua caliente o fría.
-
Otros tamaños disponibles bajo pedido.
TIPOS DISPONIBLES
-
BB-WS-SPV-CV-10 - SWAP Valve Parts - In-Line Check Valve 1inch BSP(P) Female/Female
-
BB-WS-SPV-CV-20 - SWAP Valve Parts - In-Line Check Valve 2inch BSP(P) Female/Female
